Kacamata pintar masa depan berpeluang tampil jauh lebih tipis dengan visual yang sangat jernih. Para peneliti di ETH Zurich berhasil menemukan cara mencetak piksel layar OLED berukuran mikroskopis menggunakan teknik fotolitografi ultraviolet, persis seperti metode pembuatan cip semikonduktor. Terobosan ini menjawab masalah utama industri layar mikro yang selama ini kesulitan memadatkan jutaan piksel organik ke area yang sangat sempit tanpa merusak material layarnya.
Layar OLED organik sebenarnya sangat ideal untuk perangkat berukuran mungil karena mampu memancarkan cahaya terang tanpa butuh lampu latar tambahan. Namun, proses fotolitografi standar pada pabrik cip biasanya menggunakan cairan kimia keras dan pelarut yang langsung merusak molekul organik OLED. Melalui riset yang dipublikasikan di jurnal Nature pada 16 September 2026, tim ilmuwan berhasil merekayasa polimer pemancar cahaya jenis baru yang kebal terhadap paparan zat kimia tersebut.
Melindungi Inti Cahaya dengan Struktur Cangkang Khusus
Kunci keberhasilan inovasi ini terletak pada arsitektur material bersistem cangkang pelindung atau core-shell. Polimer ini dirancang khusus agar molekul pemancar cahayanya berada aman di bagian inti terdalam. Sementara itu, bagian luar polimer dilapisi gugus reaktif yang akan saling mengikat ketika terpapar sinar ultraviolet.
Saat disinari cahaya ultraviolet, area material yang terpapar akan mengeras dan menjadi tidak larut. Bagian yang tidak terkena cahaya kemudian dibilas bersih dengan cairan pelarut, menyisakan pola piksel mikroskopis yang sangat presisi. Proses ini bekerja persis seperti photoresist konvensional pada silikon cip. Alhasil, molekul organik di dalamnya tetap memancarkan cahaya murni tanpa mengalami penurunan kualitas sedikit pun meski telah melalui proses pencucian kimiawi yang agresif.
Uji Coba Burung Makau dan Logo Menyala

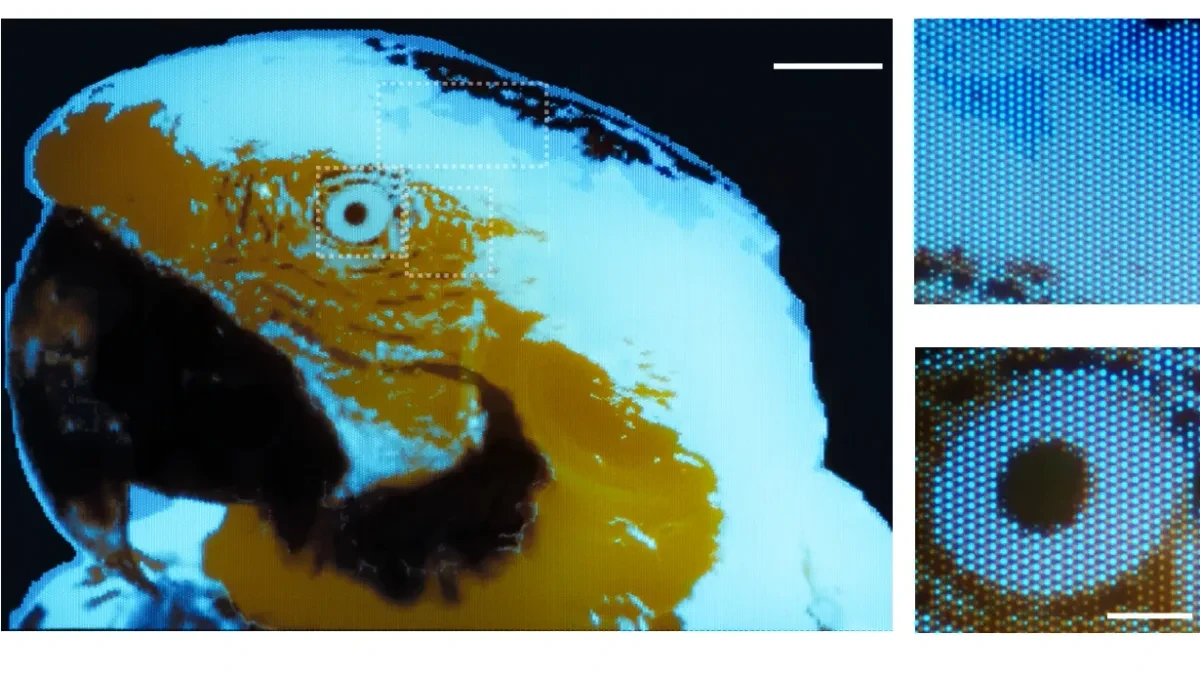

Untuk membuktikan ketajaman teknik ini, tim peneliti mencetak gambar berwarna seekor burung makau berukuran 300 × 430 mikrometer. Area yang lebih kecil dari sebutir debu tersebut memuat sebanyak 250 × 350 piksel. Gambar mikroskopis ini berpendar terang saat disinari cahaya dari luar, menjadikannya citra fluoresens warna-warni beresolusi tertinggi yang pernah dicetak menggunakan fotolitografi.
Uji coba kedua dilakukan dengan mengalirkan listrik langsung ke material pemancar cahaya. Para peneliti berhasil menyalakan dioda pemancar cahaya berbentuk logo ETH berukuran 1 × 2,4 milimeter. Eksperimen ini menjadi bukti nyata bahwa material polimer tersebut tidak hanya berfungsi sebagai pola warna pasif, melainkan mampu bekerja sebagai dioda pemancar cahaya aktif saat dialiri daya listrik.
Lompatan Besar untuk Kacamata Pintar hingga Riset Medis
Dampak nyata teknologi ini akan sangat terasa pada perangkat augmented reality (AR), virtual reality (VR), dan jendela bidik elektronik kamera. Layar kacamata pintar membutuhkan jutaan piksel di lensa yang sangat kecil agar mata pengguna tidak melihat efek bintik-bintik piksel yang mengganggu. Dengan teknik litografi mikroprosesor, layar mikro berdensitas super tinggi kini bukan lagi angan-angan belaka.
Menariknya, manfaat terobosan ini tidak berhenti pada gawai konsumer saja. Sumber cahaya berukuran mikron yang dapat dikendalikan dengan akurat bisa dipasang langsung di atas cip sensor biomedis. Dalam dunia biologi dan kedokteran, titik cahaya ultra-kecil ini berpotensi digunakan untuk menyinari sel biologis tunggal secara spesifik atau merangsang sel saraf tertentu memakai impuls cahaya dalam teknik optogenetika.
Kapan Teknologi Ini Siap Dipakai di Produk Nyata?
Meski hasil laboratoriumnya sangat menjanjikan, perjalanan teknologi ini menuju perangkat komersial masih memerlukan waktu. Tim peneliti masih memiliki pekerjaan rumah untuk memperkecil ukuran piksel lebih jauh lagi serta merancang sirkuit elektronik pengendali yang mampu menyalakan dan mematikan tiap piksel secara mandiri.
• Pengembangan masih berada di tahap riset laboratorium dan pembuktian konsep awal.
• Kacamata AR masa depan berpeluang memiliki bodi seringkas kacamata biasa tanpa mengorbankan ketajaman visual.
• Belum ada jadwal pasti mengenai adopsi teknologi ini ke dalam rantai pasok manufaktur gawai komersial.
